Die Beschäftigung mit dem RBMK-Reaktor (Reaktor Bolschoi Moschtschnosti Kanalny – Hochleistungs-Reaktor mit Kanälen) ist weit mehr als eine rein historische Aufarbeitung der Kernenergietechnik, sie ist eine tiefgreifende Analyse eines technischen Pfades, der in der Katastrophe von Tschernobyl seinen tragischen Höhepunkt fand, aber seine Wurzeln in den spezifischen industriellen und geopolitischen Gegebenheiten der Sowjetunion hatte. Dass dieser Reaktortyp bis heute in Betrieb ist, macht das Verständnis seiner Funktionsweise, seiner systembedingten Risiken und der vorgenommenen technischen Korrekturen bis heute relevant.
Ein Reaktor dieses Typs war der Unglücksreaktor von Tschernobyl. Die Geschichte des RBMK ist jedoch auch durch weniger bekannte, aber physikalisch wegweisende Störfälle wie den im Kernkraftwerk Leningrad im Jahr 1975 geprägt. Diese offenbarten bereits Jahre vor 1986 die strukturellen Defizite des Designs.
Dieser Artikel untersucht die technische Architektur, die geschichtliche Einbettung sowie die physikalischen Mechanismen, die dieses Design sowohl zu einem industriellen Arbeitspferd als auch zu einem hochkomplexen Sicherheitsrisiko machten.
Die Relevanz des RBMK in der Geschichte der Kerntechnik
Der RBMK stellt eine einzigartige Sackgasse in der globalen Entwicklung von Leistungsreaktoren dar. Während sich im Westen und auch bei anderen sowjetischen Entwürfen wie dem VVER (WWER) das Druckwasserreaktor-Konzept durchsetzte, blieb der RBMK ein Hybrid, der Merkmale von militärischen Produktionsreaktoren mit zivilen Anforderungen an die Stromerzeugung kombinierte. Die Relevanz einer detaillierten Analyse ergibt sich aus der Tatsache, dass die Sowjetunion mit diesem Design versuchte, eine nukleare Infrastruktur aufzubauen, ohne die im Westen üblichen industriellen Kapazitäten für massive Reaktordruckbehälter zu besitzen. Der RBMK war somit eine Antwort auf ökonomische und produktionstechnische Engpässe, ein Umstand, der oft hinter den rein physikalischen Beschreibungen zurücktritt, aber für das Verständnis der getroffenen technischen Entscheidungen essenziell ist.
Darüber hinaus dient der RBMK als primäres Studienobjekt für das Phänomen der positiven Rückkopplung in komplexen Systemen. Der berüchtigte positive Dampfblasenkoeffizient ist nicht nur eine physikalische Kennzahl, sondern das Resultat einer spezifischen Materialkombination aus Graphitmoderator und Leichtwasserkühlung. Die Analyse dieses Koeffizienten und der damit verbundenen Reaktivitätssteigerungen ist für die moderne Reaktorphysik von fundamentaler Bedeutung, um die Grenzen der baubedingten Stabilität zu definieren. Die Beschäftigung mit dem RBMK ist somit auch eine Auseinandersetzung mit der Frage, wie institutionelle Geheimhaltung und der Druck zur Planerfüllung technische Warnsignale – wie den Leningrader Vorfall von 1975 – übertönen konnten.
Der Reaktor AM-1 in Obninsk: Die technologische Keimzelle
Die Entwicklung der sowjetischen Druckröhrenreaktoren begann mit dem Reaktor AM-1 („Atom Mirny“, friedliches Atom) im Kernkraftwerk Obninsk. Das Kraftwerk speiste am 27. Juni 1954 als weltweit erstes Kernkraftwerk elektrischen Strom in ein öffentliches Netz ein. Obwohl seine elektrische Nettoleistung von ca. 5 MW (bei 30 MW thermisch) im Vergleich zum späteren RBMK-1000 gering war, fungierte er als entscheidender Prototyp für die Demonstration der Machbarkeit graphitmoderierter Druckröhrenreaktoren.
Gemeinsamkeiten und konzeptionelles Erbe
Beide Reaktortypen teilen dieselbe grundlegende Architektur eines „Piles“: Ein massiver Graphitblock dient als Moderator, durch den vertikale Kanäle verlaufen, die den Brennstoff enthalten und vom Kühlwasser durchströmt werden. Auch die für sowjetische Kanalreaktoren typische Fähigkeit zum Brennelementwechsel unter Last (Online-Refueling) wurde bereits in Obninsk erprobt, um die Verfügbarkeit zu erhöhen und experimentelle Bestrahlungen durchzuführen.
Wesentliche technologische Unterschiede
Trotz der Verwandtschaft unterscheidet sich der AM-1 in mehreren Schlüsselbereichen fundamental vom RBMK-1000:
- Materialien und Physik: Im AM-1 wurde für die Brennelementhüllen und Strukturbauteile noch Edelstahl verwendet. Da Edelstahl ein starker Neutronenabsorber ist, musste der Brennstoff eine hohe Uran-Anreicherung von ca. 5 % aufweisen, um eine Kettenreaktion zu ermöglichen. Der RBMK hingegen nutzt Zirkonium-Legierungen (Zr-2,5%Nb), die Neutronen kaum absorbieren und so den Betrieb mit deutlich geringerer Anreicherung (1,8–2,4 %) erlauben.
- Brennstoffgeometrie: Der AM-1 nutzte ein ungewöhnliches ringförmiges (annulares) Brennelementdesign, bei dem das Kühlwasser durch ein zentrales Rohr im Inneren des Brennstoffs floss, um den Edelstahlanteil im Kern zu minimieren. Der RBMK verwendet stattdessen Bündel aus massiven Brennstäben, die im Kanal vom Wasser umströmt werden.
- Wärmekreislauf: Während der RBMK als direkter Siedewasserreaktor arbeitet, verfügte der AM-1 über einen indirekten Kreislauf mit Wärmetauschern (Dampferzeugern). Das Primärkühlwasser im AM-1 wurde unter hohem Druck (10 MPa) gehalten, um ein Sieden im Kern zu verhindern. Erst spätere Experimente in Obninsk und die Nachfolgemodelle in Belojarsk (AMB-Reaktoren) ebneten den Weg für den direkten Siedewasserzyklus des RBMK.
| Merkmal | AM-1 (Obninsk) | RBMK-1000 |
| Inbetriebnahme | 1954 | 1973 |
| Thermische Leistung | 30 MW | 3200 MW |
| Elektrische Leistung (netto) | 5 MW | 1000 MW |
| Brennstoffhülle | Edelstahl | Zirkonium-Niob-Legierung |
| Uran-Anreicherung | ~5,0 % | 1,8–2,4 % |
| Dampfzyklus | Indirekt (Sekundärkreis) | Direkt (Siedewasser) |
Die evolutionäre Entwicklung und der industrielle Kontext
Die Geschichte des RBMK ist auch untrennbar mit dem sowjetischen Atombombenprojekt verbunden. Die ersten graphitmoderierten Reaktoren der Sowjetunion wurden ab 1948 primär für die Erzeugung von Plutonium-239 errichtet. Die Entwicklung vollzog sich über Obninsk und die sibirischen „Dual-Use“-Anlagen (wie EI-2 in Troizk) hin zum RBMK, wobei die Belojarsk-Reaktoren (AMB-100/200) wichtige Zwischenstufen bei der Erprobung der nuklearen Überhitzung darstellten.
Die Entscheidung, den RBMK in den 1960er Jahren zum Standardreaktor zu machen, war primär industrieller Natur. Die Sowjetunion verfügte nicht über ausreichende Kapazitäten, um die für Druckwasserreaktoren (VVER) notwendigen riesigen Stahldruckbehälter in Serie zu schmieden. Ein RBMK hingegen besteht aus hunderten einzelnen Druckröhren, die in herkömmlichen metallurgischen Betrieben gefertigt und dezentral auf der Baustelle montiert werden konnten.
Die technologische Architektur des RBMK-Designs

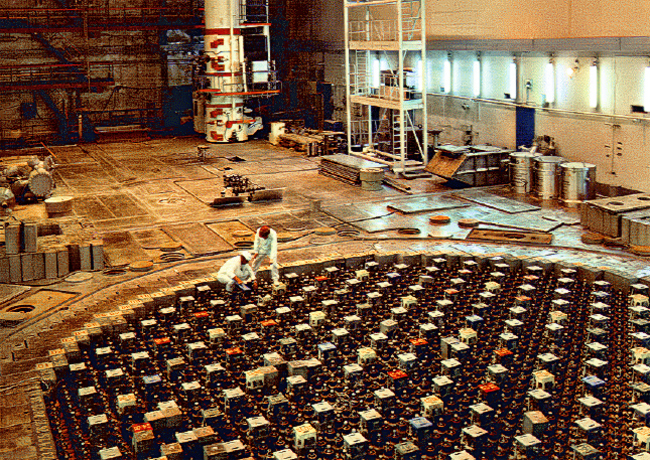

Das Design des RBMK-1000 ist durch eine enorme räumliche Ausdehnung gekennzeichnet. Der Kern ist ein gigantischer Graphitzylinder von etwa 12 Metern Durchmesser und 7 Metern Höhe, der in einem mit Inertgas gefüllten Betonbehälter ruht.
Brennelementkanäle und Online-Refueling
In den Graphitstapel sind bis zu 1.693 vertikale Kanäle eingebohrt. Jeder Brennelementkanal ist ein eigenständiges Druckrohr aus Zirkonium. Die Trennung der Kanäle ermöglicht den Brennelementwechsel unter Last mittels einer Lademaschine, was die Verfügbarkeit erhöhte und zudem die effiziente Gewinnung von Plutonium mit niedrigem Abbrand begünstigte.
Das Kontroll- und Schutzsystem
Die Steuerung erfolgt über 211 Steuerstäbe aus Borcarbid. Ein kritisches Designmerkmal war die Verwendung von Graphit-Verdrängungskörpern (Displacern) unterhalb des absorbierenden Teils. Wie sich in Tschernobyl zeigte, führte diese Konstruktion beim Einfahren der Stäbe aus der obersten Endlage dazu, dass im unteren Bereich des Kerns zunächst Wasser (ein Absorber) durch Graphit (ein Moderator) ersetzt wurde, was einen kurzzeitigen Reaktivitätsschub auslöste (positiver Scram-Effekt).
Neutronenphysikalische Analyse des Dampfblasenkoeffizienten
Der Kern der technischen Kritik am RBMK liegt in der Instabilität der Leistungsregelung durch den positiven Dampfblasenkoeffizienten.
Beim RBMK ist das System „übermoderiert“: Der Graphit übernimmt ca. 95 % der Moderation. Das Wasser in den Kanälen kühlt zwar, wirkt aber aufgrund seines Absorptionsquerschnitts primär als „Neutronengift“. Wenn Dampfblasen entstehen, sinkt die Neutronenabsorption im Kanal drastisch. Da der Graphit weiterhin moderiert, führen die nun zusätzlich verfügbaren Neutronen zu einer Erhöhung der Spaltungsrate, was mehr Wärme und Dampf erzeugt – eine positive Rückkopplungsschleife.
Die mathematische Modellierung der Reaktorreaktivität
Um das dynamische Verhalten zu beschreiben, nutzen Physiker die Bilanz der verschiedenen Faktoren, welche die Neutronenökonomie beeinflussen:
Die Terme dieser Gleichung definieren sich wie folgt:
Gesamtreaktivität: Die Summe aller Reaktivitätsänderungen. Wenn, steigt die Leistung exponentiell an.
Steuerstäbe: Der mechanische Einfluss der Absorberstäbe. Das Einfahren von Borcarbid fängt Neutronen weg und macht diesen Wert negativ.
Dampfblaseneffekt: Die Reaktivitätsänderung durch Verdampfen des Kühlwassers. Im RBMK führt dies zu einem Anstieg der Reaktivität.
Brennstofftemperatur: Die Erwärmung des Urans erhöht die Neutronenabsorption in Resonanzbereichen von U-238, was die Reaktivität senkt und stabilisierend wirkt.
Xenon-Vergiftung: Der Einfluss des Spaltprodukts Xenon-135, das Neutronen extrem effizient absorbiert und die Steuerung nach Leistungsänderungen erschwert.
Zudem gilt für den Multiplikationsfaktor
Beim RBMK führt eine Zunahme des Dampfanteils primär zu einer Erhöhung des thermischen Ausnutzungsgrades
Die Rolle des RBMK in der Waffenplutonium-Strategie
Der RBMK ist ein ziviler Reaktor. Doch die Herkunft aus dem militärischen Bereich, bei dem es um die Produktion von Spaltstoffen für Kernwaffen geht, ist unübersehbar.
Waffenfähiges Plutonium (Pu-239) erfordert einen Pu-240-Anteil von weniger als 7 %. Pu-240 entsteht bei längerer Bestrahlung durch Neutroneneinfang aus Pu-239. Um reines Pu-239 zu gewinnen, muss der Brennstoff bereits nach kurzer Zeit entnommen werden. Die Lademaschine des RBMK erlaubt dies kontinuierlich während des Betriebs, ohne den Reaktor abschalten zu müssen, was ihn im Vergleich zu westlichen Leichtwasserreaktoren ideal für diese „Dual-Use“-Anwendung machte.
Kritische Analyse historischer Störfälle – Leningrad 1975
Die Mechanismen von Tschernobyl wurden bereits 1975 im Kernkraftwerk Leningrad (LNPP) sichtbar. Am 30. November 1975 geriet Block 1 während des Wiederhochfahrens außer Kontrolle. Durch eine Xenon-Vergiftung zogen die Operateure fast alle Steuerstäbe weit heraus. Die instabile Neutronenverteilung führte zu einer lokalen Leistungsexkursion, die zum Bruch eines Kanals und zur Zerstörung von etwa 30 Brennelementen führte. Die Untersuchung ergab, dass der positive Dampfblasenkoeffizient die Ursache war, doch die Details wurden vom Ministerium für Mittelmaschinenbau geheim gehalten. Wären aus diesem Unfall die richtigen Schlüsse gezogen worden, dann wäre der Unfall von Tschernobyl vermeidbar gewesen.
Technische Bewertung der Konstruktionsentscheidungen
Vorteile des Konzepts
- Keine massiven Druckbehälter: Aufbau einer Nuklearindustrie mit vorhandenen Kapazitäten.
- Modulardesign: Einfache Skalierbarkeit auf große Leistungen.
- Online-Refueling: Hohe Verfügbarkeit und Flexibilität.
Nachteile und Fehlentscheidungen
- Fehlen eines Containments: Das riesige Volumen machte ein druckfestes Gehäuse unmöglich.
- Instabilität: Unterschiedliche Kernbereiche konnten fast unabhängig voneinander reagieren.
- Langsames Abschaltsystem: Mit 18 Sekunden Einfahrzeit war das ursprüngliche System unfähig, auf schnelle Veränderungen zu reagieren.
Technische Änderung nach dem Tschernobyl-Unfall 1986
Nach Tschernobyl wurden massive technische Eingriffe vorgenommen, um den Void-Koeffizienten von etwa +4,7
Zusammenfassende Bewertung
Der RBMK-Reaktor bleibt ein Symbol für eine Ära, in der technische Risiken systematisch gegenüber ökonomischen Zielen de-priorisiert wurden. Sein Design war eine technisch beeindruckende, aber gefährliche Lösung für industrielle Beschränkungen der Sowjetunion. Das Ende der RBMK-Ära ist besiegelt; die verbliebenen Anlagen werden sukzessive durch moderne VVER-1200-Reaktoren ersetzt.
Hier ist ein interessantes Video, das detailiert den Aufbau des Reaktors beschreibt:
Hier noch ein Video zum SKALA-Steuercomputer:
